Shell: Bahagian logam kepingan struktur diperbuat daripada plat keluli berkualiti tinggi, dan permukaannya semuanya difosfatkan secara elektrostatik dan disembur dengan peralatan penyembur automatik yang diimport, yang mempunyai rintangan kakisan yang kuat dan boleh menyesuaikan diri dengan persekitaran penggunaan yang berbeza.
Untuk memastikan kualiti permukaan yang baik sepanjang hayat perkhidmatan unit. Cengkerang aluminium atau keluli tahan karat boleh disesuaikan mengikut keperluan pengguna.
Dulang air: direka bentuk dengan sudut senget untuk memudahkan pembuangan air penyahbekuan yang lancar, mengelakkan air terapung, dan mengelakkan pengumpulan air dalam dulang air.
Tiub pertukaran haba: Tiub tembaga berulir dalaman bergigi tinggi tinggi dipilih untuk kecekapan pemindahan haba yang tinggi.
sirip: Mengguna pakai sirip aluminium hidrofilik gelombang sinus baharu, meningkatkan gangguan udara, mengukuhkan pekali pemindahan haba, dan meningkatkan prestasi pemindahan haba;
kipas: Tekanan statik tinggi, kipas aliran paksi pemutar luaran berkuasa tinggi yang disesuaikan khas, sesuai untuk persekitaran kelembapan tinggi, kecekapan tinggi, penggunaan tenaga rendah, kalis air dan kalis debu, dengan prestasi cemerlang; Kilang kipas
Sebelum ini lulus ujian keseimbangan statik dan dinamik;
Penyahbekuan: Tiub pemanasan elektrik penyahbeku keluli tahan karat berkuasa rendah dipilih dan disusun secara unik dan munasabah, dengan kelajuan penyahbekuan yang cepat dan penyahbekuan menyeluruh, sambil mengelakkan kehilangan haba.
Memanjangkan hayat perkhidmatan tiub pemanasan elektrik.
Kotak simpang elektrik: Kotak simpang mempunyai rintangan suhu rendah, sifat kalis air dan kalis debu, kalis api yang tinggi, dan dipasang pada bahagian hadapan untuk pendawaian dan penyelenggaraan yang mudah.
Jarak sirip: Jarak standard ialah 4.5mm, 6mm, dan 9mm; Jarak helaian boleh disesuaikan 12mm dan 18mm untuk memenuhi keperluan pengguna.
Jenis penyejuk: Penyejuk R404A boleh dipilih, R507A, R22, R134A, R407C, dan R410A boleh disesuaikan mengikut keperluan pengguna.
Penyejat:
1. Susun atur ikatan tiub unik mempertimbangkan sepenuhnya isu-isu utama seperti perubahan dalam keadaan penyejuk, kadar aliran, penurunan tekanan, dan keseragaman pengagihan di bawah keadaan penyejatan, menghasilkan prestasi pemindahan haba yang lebih tinggi bagi penyejuk permukaan penyejat;
2. Reka bentuk penukar haba yang cekap dan padat, dengan tiub pertukaran haba berulir berbentuk garpu pemindahan haba dalaman;
3. Tiub pertukaran haba dan sirip aluminium hidrofilik dikembangkan secara mekanikal untuk mengikat ketat tiub kuprum dengan kepingan aluminium, untuk mencapai kecekapan pemindahan haba yang optimum.
4. Litar pemisah cecair dan penyejuk penyejat telah dioptimumkan untuk memastikan kecekapan pertukaran haba yang optimum dalam persekitaran aplikasi yang berbeza.
5. Reka bentuk unik pemesong angin terletak di bawah penukar haba untuk mengelakkan litar pintas aliran udara.

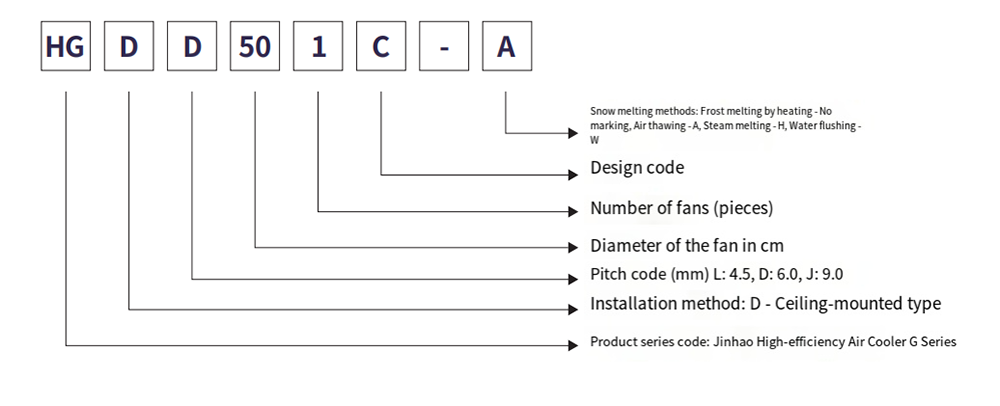

Penerangan Model
Jadual parameter teknikal (R404A)
Parameter teknikal penyejuk udara berkecekapan tinggi untuk siling fros elektrik
Jarak filem: 4.5mm
| Model | Kapasiti penyejukan kW | Isipadu tiub | Parameter kipas | Pemanasan elektrik cair salji | |||||
| SC1 | SC2 | dm² | Bilangan bilah x diameter | Kuasa W | Isipadu udara m³/j | Julat m | Cawangan kW* gegelung | Kuali air kW*cawangan | |
| HGDL 501C | 6.7 | 4.6 | 3.2 | 1xΦ500 | 1x414 | 5000 | 12 | 0.28*6 | 0.28*2 |
| HGDL501D | 8.1 | 5.6 | 4.3 | 1xΦ500 | 1x460 | 4900 | 12 | 0.30*6 | 0.30*2 |
| HGDL 501E | 9.8 | 6.7 | 5.4 | 1xΦ500 | 1x460 | 4500 | 12 | 0.30*8 | 0.30*2 |
| HGDL601E | 16.6 | 11.4 | 9.2 | 1xΦ600 | 1x780 | 7500 | 15 | 0.40*8 | 0.4*2 |
| HGDL 502D | 22.2 | 15.3 | 11.8 | 2xΦ500 | 2x460 | 11500 | 13 | 0.72*6 | 0.72*2 |
| HGDL552D | 25.4 | 17.5 | 13.2 | 2xΦ550 | 2x600 | 13700 | 13 | 0.72*6 | 0.72*6 |
| HGDL602D | 28.9 | 19.9 | 14.7 | 2xΦ600 | 2x780 | 16500 | 16 | 0.72*10 | 0.72*2 |
| HGDL602E | 33.8 | 23.3 | 18.4 | 2xΦ600 | 2x780 | 15200 | 16 | 0.72*10 | 0.72*2 |
| HGDL602F | 37.8 | 26.1 | 22.1 | 2xΦ600 | 2x780 | 14500 | 16 | 0.72*10 | 0.72*2 |
| HGDL632D | 40.7 | 28.1 | 23.7 | 2xΦ630 | 2x800 | 19000 | 19 | 0.95*10 | 0.95*2 |
| HGDL632E | 44.1 | 30.4 | 26.9 | 2xΦ630 | 2x800 | 18000 | 19 | 0.87*12 | 0.87*4 |
| HGDL603F | 54.5 | 37.6 | 32.3 | 3xΦ600 | 3x780 | 20500 | 17 | 1.03*12 | 1.03*4 |
| HGDL633F | 66.8 | 46.1 | 38.8 | 3xΦ630 | 3x800 | 25500 | 20 | 1.03*14 | 1.03*4 |
Jadual parameter teknikal (R404A)
Parameter teknikal penyejuk udara berkecekapan tinggi untuk siling fros elektrik
Jarak filem: 6.0mm
| Model | Kapasiti penyejukan kW | Isipadu tiub | Parameter kipas | Pemanasan elektrik cair salji | ||||||
| SC1 | SC2 | SC3 | dm² | Bilangan bilah x diameter | Kuasa W | Isipadu udara m³/j | Julat m | Cawangan kW* gegelung | Dulang air kW*cawangan | |
| HGDD501C | 5.6 | 4.0 | 3.2 | 3.2 | 1xΦ500 | 1x414 | 5200 | 12 | 0.28*8 | 0.28*2 |
| HGDD501D | 7.1 | 5.1 | 4.0 | 4.3 | 1xΦ500 | 1x460 | 5100 | 12 | 0.30*8 | 0.30*2 |
| HGDD501E | 82 | 5.9 | 4.6 | 5.4 | 1xΦ500 | 1x460 | 4800 | 12 | 0.30*10 | 0.30*2 |
| HGDD601E | 14.4 | 10.3 | 8.1 | 9.2 | 1xΦ600 | 1x780 | 8200 | 15 | 0.40*10 | 0.4*2 |
| HGDD502D | 183 | 13.1 | 10.3 | 11.8 | 2xΦ500 | 2x460 | 12000 | 13 | 0.72*8 | 0.72*2 |
| HGDD552D | 21.8 | 15.1 | 11.9 | 13.2 | 2xΦ550 | 2x600 | 14500 | 13 | 0.72*8 | 0.72*6 |
| HGDD602D | 24.1 | 17.2 | 13.6 | 14.7 | 2xΦ600 | 2x780 | 17000 | 16 | 0.72*12 | 0.72*2 |
| HGDD602E | 29.1 | 20.8 | 164 | 18.4 | 2xΦ600 | 2x780 | 16400 | 16 | 0.72*12 | 0.72*2 |
| HGDD602F | 32.1 | 22.9 | 18.1 | 22.1 | 2xΦ600 | 2x780 | 15500 | 16 | 0.72*12 | 0.72*2 |
| HGDD632D | 33.7 | 24.1 | 19.0 | 23.7 | 2xΦ630 | 2x800 | 20000 | 19 | 0.95*12 | 0.95*2 |
| HGDD632E | 37.2 | 26.6 | 21.0 | 26.9 | 2xΦ630 | 2x800 | 19000 | 19 | 0.87*12 | 0.87*4 |
| HGDD603F | 46.8 | 33.4 | 264 | 32.3 | 3xΦ600 | 3x780 | 22000 | 17 | 1.03*12 | 1.03*4 |
| HGDD633F | 56.7 | 40.5 | 32.0 | 38.8 | 3xΦ630 | 3x800 | 26500 | 20 | 1.03*14 | 1.03*4 |
Jadual parameter teknikal (R404A)
Parameter teknikal penyejuk udara berkecekapan tinggi untuk siling fros elektrik
Jarak filem: 9.0mm
| Model | Kapasiti penyejukan kW | Isipadu tiub | Parameter kipas | Pemanasan elektrik cair salji | ||||||
| SC3 | SC4 | SC5 | dm² | Bilangan bilah x diameter | Kuasa W | Isipadu udara m³/j | Julat m | Cawangan kW* gegelung | Dulang air kW*cawangan | |
| HGDJ501C | 2.5 | 2.0 | 1.9 | 3.2 | 1xΦ500 | 1x414 | 5300 | 12 | 0.28*8 | 0.28*2 |
| HGDJ501D | 3.3 | 2.6 | 2.5 | 4.3 | 1xΦ500 | 1x460 | 5500 | 12 | 0.30*8 | 0.30*2 |
| HGDJ501E | 3.7 | 3.0 | 2.9 | 5.4 | 1xΦ500 | 1x460 | 5100 | 12 | 0.30*10 | 0.30*2 |
| HGDJ601E | 6.5 | 5.2 | 5.0 | 9.2 | 1xΦ600 | 1x780 | 8300 | 15 | 0.40*10 | 0.4*2 |
| HGDJ502D | 8.3 | 6.6 | 6.3 | 11.8 | 2xΦ500 | 2x460 | 12500 | 13 | 0.72*8 | 0.72*2 |
| HGDJ552D | 8.7 | 6.9 | 6.7 | 13.2 | 2xΦ550 | 2x600 | 15000 | 13 | 0.72*8 | 0.72*6 |
| HGDJ602D | 10.8 | 8.5 | 7.8 | 14.7 | 2xΦ600 | 2x780 | 17500 | 16 | 0.72*12 | 0.72*2 |
| HGDJ602E | 13.3 | 10.6 | 10.2 | 18.4 | 2xΦ600 | 2×780 | 17000 | 16 | 0.72*12 | 0.72*2 |
| HGDJ602F | 14.5 | 11.6 | 11.1 | 22.1 | 2xΦ600 | 2x780 | 16000 | 16 | 0.72*12 | 0.72*2 |
| HGDJ632D | 15.8 | 12.6 | 12.1 | 23.7 | 2xΦ630 | 2x800 | 21000 | 19 | 0.95*12 | 0.95*2 |
| HGDJ632E | 17.7 | 14.1 | 13.5 | 26.9 | 2xΦ630 | 2x800 | 20500 | 19 | 0.87*12 | 0.87*4 |
| HGDJ603F | 21.4 | 17.1 | 16.4 | 32.3 | 3xΦ600 | 3x780 | 23000 | 17 | 1.03*12 | 1.03*4 |
| HGDJ633F | 25.4 | 20.3 | 19.5 | 38.8 | 3xΦ630 | 3x800 | 27000 | 20 | 1.03*14 | 1.03*4 |

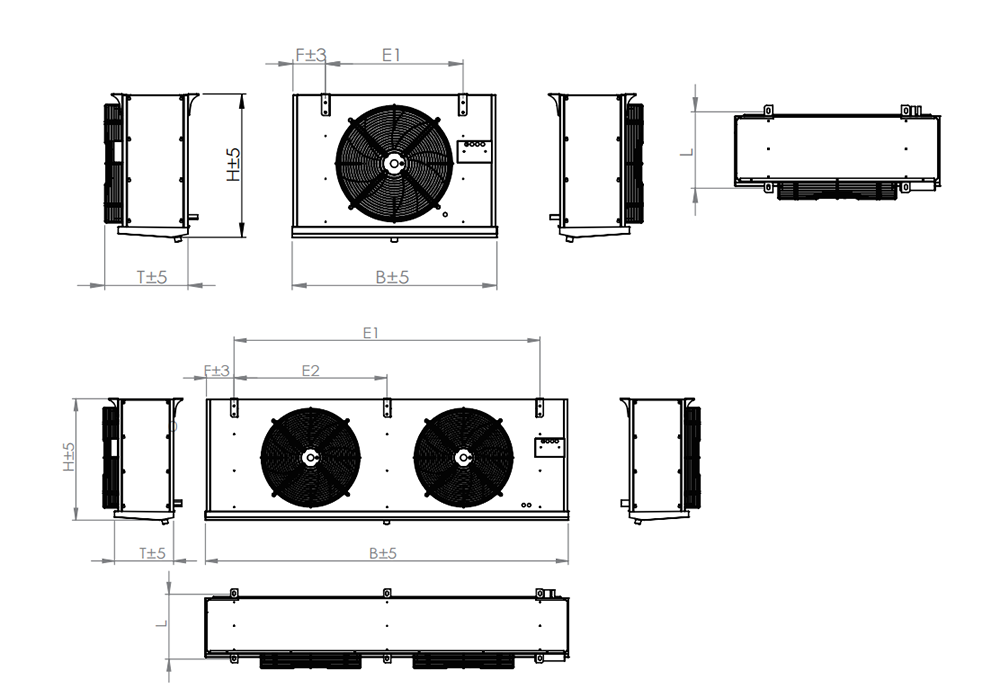

Rupa dan dimensi pemasangan
Rupa dan dimensi pemasangan of a high-efficiency electric frost ceiling air cooler
Jarak filem: 4.5mm
| Model | Spesifikasi Antara Muka(mm) | Dimensi B*T*H | Dimensi pemasangan | berat badan | Penanda peta garis besar | |||||
| Tiub masuk/pulangan | Saliran/(inci) | LxWxH(mm) | L | E1 | E2 | E3 | F | sejarah perubatan | ||
| HGDL501C | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 36 | A |
| HGDL501D | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 38 | A |
| HGDL501E | Φ12/Φ22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 44 | A |
| HGDL601E | Φ16/Φ28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 56 | A |
| HGDL502D | Φ16/Φ35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 80 | B |
| HGDL552D | Φ16/Φ35 | G1 | 1992*400*760 | 340 | 840 | 840 | / | 126 | 85 | B |
| HGDL602D | Φ22/Φ42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 95 | B |
| HGDL602E | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 115 | B |
| HGDL602F | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 125 | B |
| HGDL632D | Φ22/Φ42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 144 | B |
| HGDL632E | Φ22/Φ42 | G1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 160 | B |
| HGDL603F | Φ25/Φ50 | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 166 | C |
| HGDL633F | Φ25/Φ50 | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 196 | C |
Rupa dan dimensi pemasangan
Rupa dan dimensi pemasangan of a high-efficiency electric frost ceiling air cooler
Jarak filem: 6.0mm
| Model | Spesifikasi Antara Muka(mm) | Dimensi B*T*H | Dimensi pemasangan | berat badan | Penanda peta garis besar | |||||
| Tiub masuk/pulangan | Saliran/(inci) | LxWxH(mm) | L | E1 | E2 | E3 | F | sejarah perubatan | ||
| HGDD5011C | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 35 | |
| HGDD50i¹D | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 37 | |
| HGDD501E | Φ12/Φ22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 43 | |
| HGDD60i¹E | Φ16/Φ28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 57 | A |
| HGDD502D | Φ16/Φ35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 78 | B |
| HGDD552D | Φ16/Φ35 | G1 | 1992*400*760 | 340 | 840 | 840 | / | 126 | 86 | B |
| HGDD602D | Φ22/Φ42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 93 | B |
| HGDD602E | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 112 | B |
| HGDD602F | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 122 | B |
| HGDD632D | Φ22/Φ42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 140 | B |
| HGDD632E | Φ22/Φ42 | G1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 154 | B |
| HGDD603F | Φ25/Φ50 | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 162 | G |
| HGDD633F | Φ25/Φ50 | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 192 | C |
Rupa dan dimensi pemasangan
Rupa dan dimensi pemasangan of a high-efficiency electric frost ceiling air cooler
Jarak filem: 9.0mm
| Model | Spesifikasi Antara Muka(mm) | Dimensi B*T*H | Dimensi pemasangan | berat badan | Penanda peta garis besar | |||||
| Tiub masuk/pulangan | Saliran/(inci) | LxWxH(mm) | L | E1 | E2 | E3 | F | sejarah perubatan | ||
| HGDJ501C | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 34 | |
| HGDJ501D | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 36 | |
| HGDJ501E | Φ12/Φ22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 42 | |
| HGDJ601E | Φ16/Φ28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 55 | A |
| HGDJ502D | Φ16/Φ35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 76 | B |
| HGDJ552D | Φ16/Φ35 | G1 | 1992*400*760 | 340 | 840 | 840 | / | 126 | 87 | B |
| HGDJ602D | Φ22/Φ42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 94 | B |
| HGDJ602E | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 114 | B |
| HGDJ602F | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 121 | B |
| HGDJ632D | Φ22/Φ42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 139 | B |
| HGDJ632E | Φ22/Φ42 | G1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 160 | B |
| HGDJ603F | Φ25/Φ50 | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 162 | C |
| HGDJ633F | Φ25/Φ50 | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 190 | C |
Nota 1: Piawaian Reka Bentuk:
| Keadaan pemindahan haba standard | Suhu udara masuk | Suhu penyejatan | Suhu relatif | Suhu relatif | Panas lampau |
| SC1 | 10 ℃ | 0 ℃ | 85% | 1.35 | 6.5K |
| SC2 | 0 ℃ | -8℃ | 85% | 1.15 | 5.2K |
| SC3 | -18 ℃ | -25 ℃ | 95% | 1.05 | 4.6K |
| SC4 | -25 ℃ | -31 ℃ | 95% | 1.01 | 3.9K |
| SC5 | -34℃ | -40 ℃ | 95% | 1.01 | 3.9K |
Nota 2: Faktor penukaran untuk penyejuk
| Bahan penyejuk | Keadaan operasi | R22 | R404A | R507 | R134a |
| Faktor pembetulan | SC1 | 0.95 | 1 | 1 | 0.93 |
| Faktor pembetulan | SC2 | 0.95 | 1 | 1 | 0.91 |
| Faktor pembetulan | SC3 | 0.95 | 1 | 1 | 0.85 |
