Memahami Akumulator Talian Penyedutan Penyejuk: Fungsi, Saiz, Pemasangan dan Isu Biasa

Apakah itu Akumulator Talian Sedutan dan Fungsi Utamanya

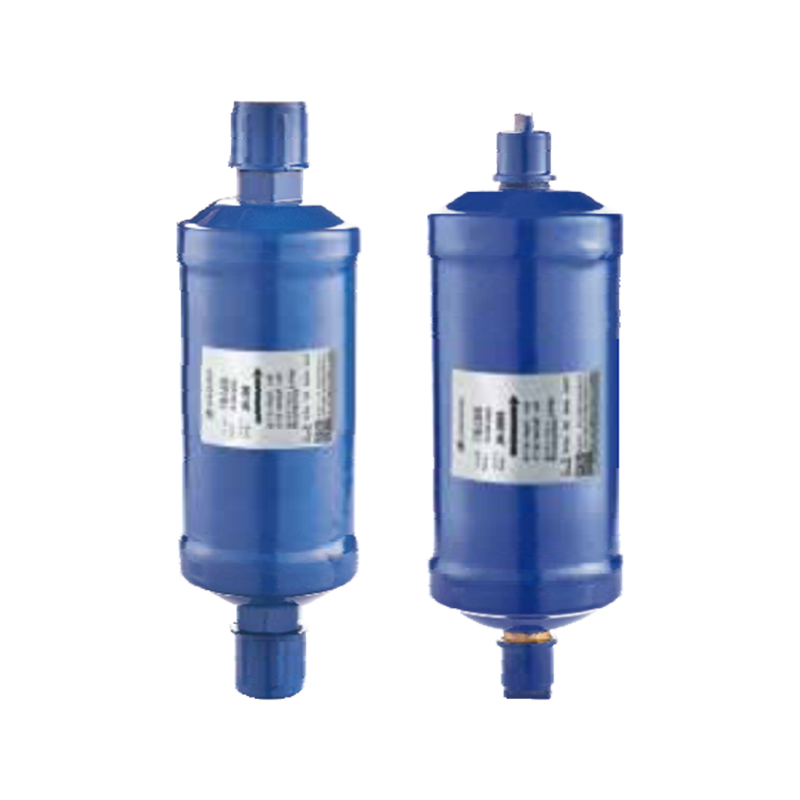

Definisi dan Tujuan Akumulator Talian Sedutan

The penumpuk talian sedutan bahan pendingin ialah komponen penting dalam kebanyakan sistem HVAC dan penyejukan yang direka untuk melindungi pemampat daripada kemungkinan kerosakan yang disebabkan oleh cecair penyejuk kembali melalui saluran sedutan. Peranan terasnya adalah untuk bertindak sebagai penampan atau takungan: apabila bahan pendingin (menguap sebarang cecair sisa) meninggalkan penyejat, ia memasuki penumpuk sebelum mencapai pemampat. Di dalam penumpuk, sebarang cecair penyejuk — yang boleh berbahaya jika ditarik terus ke dalam pemampat — mendap ke bahagian bawah, manakala wap naik dan berterusan. Ini memastikan bahawa hanya wap yang sampai ke pemampat, menghalang apa yang biasa dipanggil "slugging cecair," yang boleh merosakkan komponen pemampat dengan teruk. :

• Mengasingkan cecair penyejuk daripada wap sebelum pengambilan pemampat. :
• Berfungsi sebagai simpanan sementara untuk cecair penyejuk dan minyak berlebihan yang terkumpul semasa kitaran. :
• Memeter kembali cecair dan minyak ke pemampat pada kadar terkawal, mengelakkan banjir cecair secara tiba-tiba. :

Mengapa Ia Kritikal dalam Sistem Penyejukan / HVAC

Dalam kebanyakan sistem HVAC — terutamanya dalam pam haba, penyejukan komersial atau sistem talian panjang — keadaan boleh menyebabkan pengewapan penyejuk yang tidak lengkap sebelum ia kembali ke saluran sedutan (contohnya, semasa kitaran nyahbeku, suhu ambien yang rendah atau perubahan beban yang cepat). Tanpa penumpuk talian sedutan, penyejuk cecair tersebut boleh terus masuk ke dalam pemampat, yang membawa kepada slugging cecair, kehilangan pelinciran minyak, pembersihan galas, atau kegagalan pemampat secara tiba-tiba. Penumpuk talian sedutan bersaiz dan dipasang dengan betul meningkatkan kebolehpercayaan sistem, memanjangkan jangka hayat pemampat dan mengekalkan kecekapan sistem. :

• Melindungi pemampat daripada slugging cecair dan pencairan minyak. :
• Membenarkan operasi selamat dalam beban berubah-ubah, kitaran nyahbeku atau sistem paip penyejuk talian panjang. :
• Membantu mengekalkan peredaran minyak yang stabil dan aliran penyejuk di bawah keadaan sistem yang berubah-ubah. :

Cara Saiz Akumulator Talian Sedutan untuk HVAC atau Sistem Penyejukan Anda

Faktor Utama Yang Menentukan Saiz Akumulator

Saiz penumpuk talian sedutan tidak sewenang-wenangnya — volum yang betul dan reka bentuk dalaman mesti mengambil kira jumlah maksimum cecair penyejuk yang boleh membanjiri semula dalam keadaan terburuk, serta memastikan pemulangan minyak yang betul. Faktor penting termasuk jumlah cas bahan pendingin sistem, panjang dan diameter garis sedutan, jenis pemampat, jangkaan pulangan bahan pendingin terburuk (cth. selepas nyahbeku, perubahan beban pantas), dan sama ada sistem menggunakan ciri seperti pintasan gas panas atau peringkat kapasiti berbilang. :

• Jumlah cas penyejuk dalam sistem.
• Jangkaan banjir balik cecair maksimum (cth. semasa nyahbeku atau keadaan ambien rendah).
• Panjang dan susun atur paip sedutan (garisan panjang mungkin menjamin kapasiti penumpuk yang lebih besar).
• Jenis pemampat dan sensitivitinya terhadap masalah slugging cecair atau pemulangan minyak.
• Mod operasi (cth. pensuisan pam haba, pintasan gas panas) yang boleh menyebabkan lonjakan bahan pendingin.

Garis Panduan Saiz dan Amalan Terbaik

Sebagai peraturan biasa, banyak garis panduan reka bentuk mengesyorkan memilih penumpuk talian sedutan yang dapat menampung bahagian yang ketara — selalunya pecahan yang besar — daripada jumlah cas penyejuk sistem dalam keadaan terburuk. Untuk sistem yang menggunakan injap pengembangan termostatik (TXV), ini mungkin sekitar 50% daripada cas litar; untuk sistem dengan orifis tetap atau set talian besar, kapasiti yang diperlukan boleh menghampiri 100% cas litar. : Selain itu, penumpuk hendaklah termasuk tiub U dalaman (dan orifis / skrin) untuk memastikan pengasingan wap‑cecair yang betul dan pemulangan cecair dan minyak terkawal apabila pemampat berjalan. :

• Pilih isipadu penumpuk berdasarkan pemulangan cecair terburuk (cth. 50–100% cas penyejuk bergantung pada reka bentuk sistem).
• Pastikan reka bentuk dalaman termasuk tiub U dengan orifis & skrin untuk pemeteran dan perlindungan serpihan yang betul.
• Sahkan keserasian dengan jenis penyejuk dan minyak yang berkaitan (kadaran bahan dan tekanan).
• Akaun untuk susun atur saluran sedutan — paip sedutan yang lebih panjang atau lebih kompleks mungkin memerlukan penumpuk yang lebih besar atau diberi nilai khas.
• Apabila boleh, rujuk garis panduan kejuruteraan atau jadual saiz standard industri untuk ketepatan.

Akumulator Talian Sedutan lwn Penerima Talian Cecair – Perbezaan Utama

Perbezaan Fungsi

Walaupun kedua-dua penumpuk dan penerima digunakan dalam sistem penyejukan, ia berfungsi untuk tujuan yang berbeza dan dipasang di lokasi yang berbeza. A penumpuk talian sedutan duduk dalam garis sedutan (wap) antara penyejat dan pemampat; ia menangkap lebihan cecair atau minyak yang kembali melalui sedutan dan memastikan hanya wap memasuki pemampat. Sebaliknya, penerima talian cecair (atau ringkasnya "penerima") dipasang pada talian cecair (tekanan tinggi) selepas pemeluwap dan sebelum peranti pengembangan. Peranannya adalah untuk menyimpan cecair penyejuk berlebihan, menampung turun naik cas, dan memastikan bekalan cecair yang stabil dan subsejuk ke injap pengembangan — bukan untuk melindungi pemampat daripada cecair kembali. Ringkasnya: penumpuk = perlindungan sisi sedutan; penerima = penyimpanan talian cecair dan peraturan bekalan.

• Akumulator: diletakkan pada bahagian sedutan (tekanan rendah); menghalang slugging cecair.
• Penerima: diletakkan pada bahagian cecair (tekanan tinggi); menyimpan bahan pendingin, memastikan bekalan yang stabil.
• Akumulator mengendalikan cecair berpotensi wap yang kembali daripada penyejat; penerima berurusan dengan cecair selepas pemeluwapan.

Bila Menggunakan Komponen Yang Mana

Keputusan untuk menggunakan penumpuk talian sedutan, penerima talian cecair, atau kedua-duanya bergantung pada reka bentuk sistem, susun atur paip penyejuk dan keadaan operasi. Untuk sistem dengan garis sedutan yang panjang, keadaan beban berubah-ubah, pam haba atau potensi untuk banjir balik penyejuk (cth. semasa nyahbeku), penumpuk selalunya diperlukan. Penerima menjadi penting apabila sistem mempunyai beban berubah-ubah dan memerlukan penimbal pada bahagian cecair untuk mengelakkan peranti pengembangan kelaparan atau untuk menampung variasi cas (cth. dalam sistem dengan cas penyejuk yang berbeza-beza disebabkan oleh mod pengendalian yang berbeza). Dalam kebanyakan sistem penyejukan atau HVAC yang kompleks, kedua-dua penumpuk dan penerima digunakan — masing-masing memenuhi peranan yang berbeza tetapi saling melengkapi.

• Gunakan penumpuk apabila banjir balik cecair sedutan atau perlindungan pemampat menjadi kebimbangan.
• Gunakan penerima apabila turun naik caj atau konsistensi bekalan cecair kepada peranti pengembangan diperlukan.
• Sistem yang besar atau kompleks (paip panjang, pelbagai mod) mungkin mendapat manfaat daripada kedua-dua komponen untuk kebolehpercayaan yang optimum.

Amalan Terbaik untuk Memasang Akumulator Talian Sedutan

Peletakan Betul dalam Sistem

Lokasi yang sesuai untuk penumpuk talian sedutan adalah di garisan sedutan antara salur keluar penyejat dan salur masuk sedutan pemampat. Ia harus diletakkan sehampir praktikal dengan pemampat untuk memastikan sebarang cecair atau minyak yang kembali daripada penyejat ditangkap sebelum memasuki pemampat. Pemasangan yang betul memastikan perlindungan maksimum terhadap pemulangan cecair, terutamanya dalam senario di mana penyejuk boleh membanjiri semula (cth. selepas nyahbeku, ambien rendah atau tempoh melahu yang lama). :

• Pasang pada talian sedutan, antara penyejat dan pemampat.
• Sebaik-baiknya berdekatan dengan port sedutan pemampat untuk perlindungan terbaik.
• Pastikan orientasi menegak (jika diperlukan oleh reka bentuk) dan sokongan yang betul untuk mengelakkan getaran atau tekanan.

Pertimbangan Pemasangan, Orientasi dan Paip

Pemasangan bukan hanya tentang meletakkan penumpuk — pemasangan, orientasi dan penghalaan paip yang betul adalah kritikal. Penumpuk harus disokong dengan selamat untuk mengelakkan tekanan getaran, dan paip mesti diatur untuk mengelakkan pengumpulan minyak atau perangkap bahan pendingin. Tiub U dalam (atau tiub J) mesti diorientasikan dengan betul supaya alur keluar wap berada berhampiran bahagian atas dan orifis balik cecair/minyak berhampiran bahagian bawah. Selain itu, fluks pateri dan serpihan mesti dihalang daripada memasuki penumpuk semasa pemasangan — skrin atau penapis pada orifis dalaman sering digunakan untuk tujuan ini. Kegagalan untuk menangani pertimbangan ini boleh menyebabkan pengembalian minyak terhad, palam, atau kegagalan komponen. :

• Pastikan orientasi menegak dan pemasangan selamat untuk meminimumkan getaran.
• Gunakan sokongan yang betul dan elakkan tekanan pada saluran penyejuk.
• Sahkan orientasi tiub U (tiub J) dalaman: salur masuk wap di bahagian atas, orifis pemulangan cecair/minyak di bahagian bawah.
• Gunakan skrin/penapis untuk mengelakkan serpihan atau zarah pateri daripada memasuki orifis pemeteran.
• Penebat talian sedutan jika perlu untuk mengelakkan pemeluwapan, tetapi berhati-hati — penebat berlebihan boleh menjejaskan pertukaran haba yang diperlukan untuk pengewapan.

Masalah Biasa dan Cara Mendiagnosis Isu dengan Akumulator Talian Sedutan

Kegagalan Biasa (cth. slugging, masalah pemulangan minyak, tersumbat)

Walaupun penumpuk talian sedutan direka bentuk untuk melindungi sistem, ia sendiri boleh menjadi titik kegagalan — terutamanya jika saiz yang salah, dipasang dengan buruk atau tidak diselenggara. Masalah biasa termasuk kakisan dalaman yang membawa kepada kebocoran (terutamanya dalam pemasangan luar), orifis pemulangan minyak tersumbat (disebabkan oleh serpihan, fluks pateri atau skala), orientasi yang tidak betul menyebabkan pengumpulan minyak dan pemulangan yang lemah, dan penumpuk bersaiz lebih atau kecil mengakibatkan perlindungan atau penurunan prestasi yang tidak mencukupi. Isu-isu ini boleh menyebabkan slugging pemampat, kebuluran minyak atau pencairan, operasi yang tidak cekap, atau bahkan kegagalan pemampat dari semasa ke semasa. :

• Orifis pemulangan minyak/penyejuk tersumbat — boleh memerangkap minyak atau menyebabkan pemulangan yang lemah.
• Kakisan atau karat yang membawa kepada kebocoran — terutamanya dalam persekitaran luar atau tidak dilindungi.
• Orientasi yang tidak betul atau pemasangan yang lemah — membawa kepada getaran, pengumpulan minyak atau pemisahan yang tidak mencukupi.
• Penumpuk bersaiz besar — ​​boleh meningkatkan histerisis sistem atau menyebabkan ketidakcekapan.
• Penumpuk bersaiz kecil — tidak mencukupi untuk menangani banjir balik cecair kes terburuk, berisiko kerosakan pemampat.

Petua Penyelenggaraan untuk Mengelak Kegagalan

Penyelenggaraan pencegahan dan pemeriksaan tetap boleh mengurangkan risiko kegagalan berkaitan penumpuk dengan ketara. Ini termasuk pemeriksaan visual berkala untuk tanda-tanda karat, kakisan, penyok atau kebocoran; menyemak corak fros atau fros luar biasa yang mungkin menunjukkan banjir dalaman atau pengewapan yang tidak betul; mengesahkan kepanasan lampau dan tekanan sedutan untuk mengesahkan aliran penyejuk yang betul; dan memastikan pelekap dan penebat penumpuk kekal utuh dan sesuai. Ia juga merupakan amalan yang baik untuk memeriksa orifis pemulangan minyak dan skrin dalaman, terutamanya selepas sebarang kerja paip medan atau pematerian, untuk memastikan tiada pateri atau serpihan telah masuk. :

• Periksa cangkang penumpuk dan sambungan untuk karat, kakisan atau kebocoran.
• Pantau tekanan sedutan dan haba lampau untuk mengesan tanda-tanda cecair kembali atau pengewapan yang tidak betul.
• Selepas sebarang kerja paip, sahkan bahawa tiada serpihan atau fluks pateri berada di dalam penumpuk.
• Pastikan orifis pemulangan minyak dan skrin dalaman kekal bersih dan tidak tersumbat.
• Periksa penyokong pelekap dan penebat setiap tahun, terutamanya untuk unit luar.

Soalan Lazim

Apakah yang berlaku jika saya tidak menggunakan penumpuk talian sedutan dalam sistem HVAC talian panjang?

Jika anda mengetepikan penumpuk talian sedutan dalam sistem dengan paip sedutan yang panjang, beban berubah-ubah atau potensi banjir balik penyejuk, anda menghadapi risiko tinggi cecair penyejuk memasuki pemampat — terutamanya semasa kitaran nyahbeku, penutupan/permulaan sistem atau apabila pemindahan bahan pendingin berlaku disebabkan perubahan suhu. Slugging cecair ini boleh menyebabkan kerosakan pemampat, kehilangan pelinciran minyak, kegagalan galas, atau kerosakan sepenuhnya pemampat. Walaupun sistem menggunakan penerima saluran cecair penyejuk kecil, itu tidak melindungi daripada cecair balik sedutan. Menggunakan penumpuk talian sedutan bersaiz betul selalunya merupakan satu-satunya perlindungan yang berkesan dalam keadaan sedemikian.

Bolehkah penumpuk talian sedutan menjadi tersumbat atau tersekat dari semasa ke semasa? Apakah tanda-tandanya?

Ya — dari masa ke masa, orifis pemulangan minyak (atau port pemeteran dalaman) penumpuk boleh tersumbat oleh zarah pateri, skala, serpihan atau enap cemar (terutamanya selepas paip di lapangan atau amalan pematerian yang lemah). Apabila ini berlaku, pengembalian minyak mungkin dihadkan, menyebabkan kebuluran minyak pemampat, atau penyejuk/minyak mungkin berkumpul di dalam penumpuk. Tanda-tanda isu sedemikian termasuk bunyi pemampat yang luar biasa, pelinciran berkurangan, tekanan sedutan yang berubah-ubah, pembentukan fros atau ais pada cangkang penumpuk, atau prestasi penyejukan yang lemah. Pemeriksaan, pembersihan dan memastikan skrin atau penapis yang betul dipasang adalah penting untuk mengelakkan masalah ini.

Bagaimanakah cara saya memilih penumpuk talian sedutan yang betul untuk sistem pam haba dengan kitaran penyahbekuan yang kerap?

Untuk sistem pam haba — terutamanya yang mempunyai kitaran penyahbekuan yang kerap, turun naik beban atau garis sedutan yang panjang — memilih penumpuk melibatkan mempertimbangkan banjir balik cecair terburuk serta memastikan kapasiti pemulangan minyak yang mencukupi. Lebih suka penumpuk yang dinilai untuk mengendalikan pecahan besar (selalunya 50–100%) daripada jumlah cas penyejuk, dengan reka bentuk tiub U dalaman yang teguh, orifis terlindung skrin dan keserasian dengan penyejuk dan minyak yang digunakan. Selain itu, pastikan penempatan yang betul berhampiran sedutan pemampat, pemasangan selamat, dan orientasi yang betul. Untuk sistem dengan kitaran nyahbeku atau pemanasan semula gas panas, penumpuk harus mampu bertindak sebagai ruang penyimpanan bahan pendingin sementara dan memastikan pemulangan terkawal dan bukannya banjir balik secara tiba-tiba. :
